SPC(통계적 공정관리)란?
SPC(Statistical Process Control, 통계적 공정관리)란 제조 공정에서 수집된 데이터를 통계적 방법으로 분석하여 공정의 이상 여부를 실시간으로 감지하고, 불량이 발생하기 전에 공정을 안정적으로 관리하는 품질관리 기법입니다.
전통적인 품질관리가 완성된 제품을 검사하여 불량을 골라내는 사후 방식이라면, SPC는 생산 공정 중에 데이터를 수집·분석하여 불량이 발생하기 전에 이상 징후를 감지하는 사전 예방 방식입니다. SPC는 실시간으로 공정을 통계적으로 모니터링하여 이상을 감지하고, 공정이 안정적으로 운영될 수 있도록 지원합니다.
SPC가 필요한 이유
제조 현장에서 아무리 동일한 조건으로 생산해도 제품마다 미세한 차이(산포)가 발생합니다. 이 산포가 허용 범위 안에 있으면 양품이지만, 범위를 벗어나면 불량이 됩니다. SPC는 이러한 공정의 산포를 통계적으로 분석하여 관리합니다.
SPC 없이 생산하면 다음과 같은 문제가 발생합니다.
- 불량 사후 발견: 완성품 검사에서만 불량을 발견하므로 이미 대량의 불량이 생산된 후 조치
- 공정 이상 늦은 감지: 공정에 이상이 발생해도 육안으로는 즉시 파악하기 어려워 불량 확산
- 원인 분석 어려움: 데이터 없이는 불량의 근본 원인을 객관적으로 파악하기 어려움
- 공정 개선 근거 부족: 통계 데이터 없이는 공정 개선의 효과를 수치로 증명하기 어려움
- IATF 16949 대응 취약: 자동차 부품 업계는 SPC 적용을 필수 요구사항으로 규정
SPC의 핵심 개념
1. 관리도 (Control Chart)
관리도는 SPC의 핵심 도구입니다. 시간 순서에 따라 공정 데이터를 점으로 표시하고, 관리 상한선(UCL)과 관리 하한선(LCL)을 설정하여 공정이 안정적으로 운영되는지 시각적으로 확인합니다.
데이터가 관리 한계선을 벗어나거나 특정 패턴을 보이면 공정 이상 신호로 판단하여 즉각적인 조치를 취합니다. 주요 관리도 종류로는 평균-범위 관리도(X-bar R Chart), 개별값-이동범위 관리도(I-MR Chart), p관리도, c관리도 등이 있습니다.
2. 공정능력지수 (Cpk)
공정능력지수(Cpk)는 공정이 규격 내에서 제품을 얼마나 안정적으로 생산할 수 있는지를 나타내는 수치입니다. Cpk 값이 높을수록 공정이 안정적이고 불량 발생 가능성이 낮습니다.
일반적으로 Cpk 1.33 이상이면 공정 능력이 충분하다고 판단하며, 자동차 부품 업계에서는 Cpk 1.67 이상을 요구하는 경우도 있습니다.
3. 공정 산포 분석
공정에서 발생하는 산포는 우연 원인(Common Cause)과 이상 원인(Special Cause)으로 구분됩니다. 우연 원인에 의한 산포는 공정에 내재된 자연스러운 변동이며, 이상 원인에 의한 산포는 특정 문제로 인한 비정상적인 변동입니다. SPC는 이상 원인을 빠르게 감지하여 조치하는 데 초점을 맞춥니다.
4. 초·중·종품 관리
생산 시작 시 초품, 생산 중간 중품, 생산 완료 시 종품을 검사하고 그 결과를 SPC 데이터로 관리합니다. 주·야 변경, 모델 변경, 작업자 변경, Tool 교환 등 초품 발생 사유를 관리하여 공정 변화에 따른 품질 변동을 추적합니다.
사이버테크프랜드 SPC 시스템 주요 기능
사이버테크프랜드는 30년간 축적한 제조업 현장 경험을 바탕으로 실용적인 SPC 솔루션을 제공합니다.
(출처: 사이버테크프랜드 SPC 시스템)
1. 실시간 관리도 모니터링

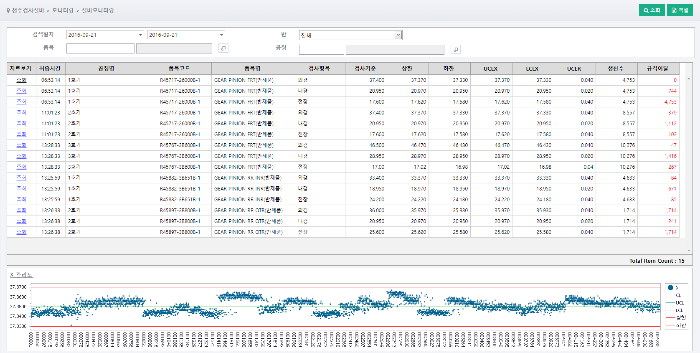

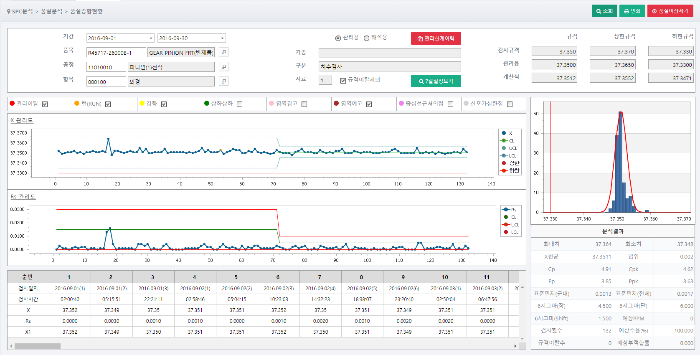

중요 측정 항목에 대한 X관리도를 실시간으로 모니터링하여 산포 관리를 수행합니다. 규격이탈 및 관이탈 발생 시 담당자에게 SMS·이메일을 자동 전송하여 즉각적인 사전 예방 관리가 가능합니다.
2. 초·중·종품 관리 연계
SPC 초·중·종품 관리 시스템을 연계하여 생산 현장에서 직접 측정값을 입력하고 관리도를 실시간으로 확인할 수 있습니다. PC에 모니터를 2개 설치하여 좌측 모니터에는 SPC 및 초·중·종품 등록 관리, 우측 모니터에는 품목 변경 시 검사 기준서 또는 작업 표준서를 표시하는 현장 최적화 운영이 가능합니다.
3. 검사 기준서·작업 표준서 연동
작업표준서, 검사기준서를 PDF 파일로 변환하여 시스템에 등록하면, 사무실에서 신규 등록 및 사양 변경 시 현장에 즉시 반영됩니다. 항상 최신 기준서를 현장에서 확인할 수 있어 작업 오류를 방지합니다.
4. 공정능력 분석

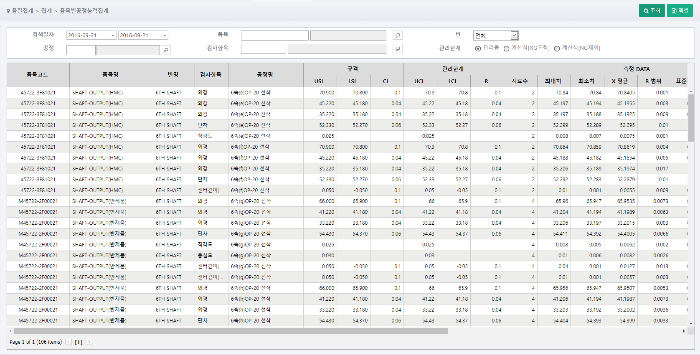

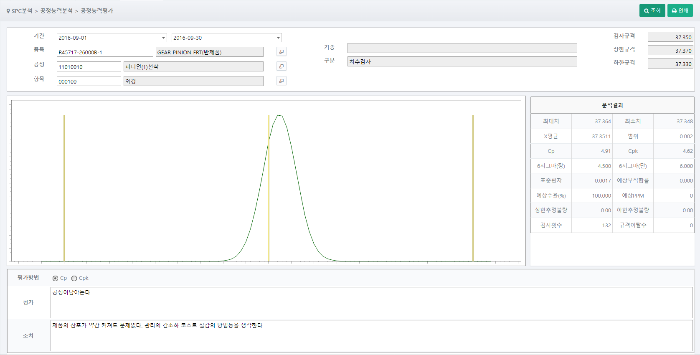

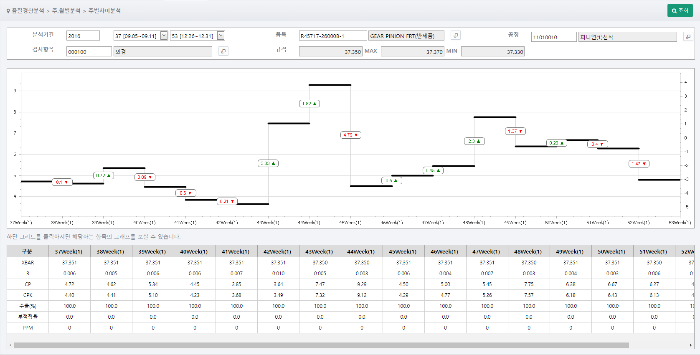

수집된 측정 데이터를 바탕으로 Cp, Cpk 등 공정능력지수를 자동으로 산출합니다. 공정별·품목별·기간별 공정능력 현황을 조회하고, 공정능력이 낮은 항목을 파악하여 집중 개선 활동에 활용합니다.
5. 검사 이력 자동 기록 및 조회
검사 Sheet를 인쇄하거나 수기로 작성할 필요 없이 SPC 시스템에 자동으로 등록되는 검사 이력을 필요에 따라 신속하게 검색할 수 있습니다. 측정 데이터가 디지털로 축적되어 언제든지 통계 분석에 활용할 수 있습니다.
6. QMS 연동
QMS(품질관리시스템)와 연동하여 SPC에서 감지된 공정 이상이 QMS의 부적합품 관리·클레임 관리와 연결됩니다. QMS와 SPC의 통합 운영으로 검사 데이터의 통계적 분석과 품질 관리 프로세스를 하나의 플랫폼에서 수행할 수 있습니다.
SPC와 QMS의 관계
SPC와 QMS는 서로 보완적인 관계입니다.
QMS(품질관리 시스템)의 역할
수입검사, 공정검사, 완제품 검사, 부적합품 관리, 클레임 관리 등 품질관리의 전반적인 체계와 프로세스를 담당합니다. 검사 결과를 기록하고 이력을 관리합니다.
SPC(통계적 공정관리)의 역할
QMS에서 수집된 측정 데이터를 통계적으로 분석합니다. 관리도, 공정능력분석, 산포 분석 등을 통해 공정 상태를 수치로 파악하고 이상 징후를 사전에 감지합니다.
QMS + SPC 통합의 시너지
QMS의 검사 데이터가 SPC 분석의 기반이 되고, SPC의 분석 결과가 QMS의 개선 활동으로 이어지는 선순환 구조가 만들어집니다. 사이버테크프랜드는 QMS와 SPC를 통합한 솔루션을 제공하여 이러한 시너지를 극대화합니다.
SPC와 IATF 16949
자동차 부품 업계의 품질 인증 표준인 IATF 16949는 SPC 적용을 핵심 요구사항으로 규정하고 있습니다. 특히 고객이 지정한 특별 특성(Special Characteristics)에 대해서는 SPC를 적용하여 공정능력을 지속적으로 모니터링하고 Cpk 값을 유지할 것을 요구합니다.
또한 MSA(측정 시스템 분석)와 연계하여 측정 데이터의 신뢰성을 확보한 후 SPC를 적용하도록 요구합니다. 사이버테크프랜드 SPC 시스템은 IATF 16949 요구사항을 충족할 수 있도록 설계되어 있습니다.
수작업 공정 관리의 한계
SPC 없이 수작업으로 공정을 관리하면 다음과 같은 한계가 있습니다.
- 통계적 판단 불가: 측정값이 규격 내에 있어도 공정 이상 징후를 감지하기 어려움
- 데이터 누락·오류: 수기 기록은 누락과 기입 오류가 발생하기 쉬워 데이터 신뢰성 낮음
- 실시간 모니터링 불가: 이상 발생을 뒤늦게 발견하여 불량이 확산된 후 조치
- 공정능력 분석 어려움: 대량의 데이터를 수작업으로 분석하는 데 많은 시간 소요
- IATF 16949 대응 취약: SPC 적용 이력이 없으면 심사에서 부적합 판정
사이버테크프랜드 SPC 시스템 도입으로 공정 데이터를 디지털로 수집하고 실시간으로 분석하여 이러한 한계를 극복할 수 있습니다.
자주 묻는 질문 (FAQ)
Q. SPC는 어떤 업종에서 필요한가요?
치수, 무게, 강도 등 측정 가능한 품질 특성이 있는 모든 제조업에서 활용할 수 있습니다. 특히 자동차 부품, 전자 부품, 정밀 기계 부품 등 고정밀 제조업에서 필수적으로 적용됩니다.
Q. SPC를 도입하려면 어떤 준비가 필요한가요?
관리할 품질 특성 항목 선정, 측정 시스템(계측기) 확보 및 교정, 측정 담당자 교육 등이 필요합니다.
Q. Cpk가 낮게 나오면 어떻게 해야 하나요?
Cpk가 낮다는 것은 공정 산포가 크거나 공정 중심이 규격 중심에서 벗어났다는 의미입니다. 4M(Man·Machine·Material·Method) 분석을 통해 산포의 원인을 파악하고 공정 조건을 개선해야 합니다.
Q. SPC와 QMS를 함께 도입해야 하나요?
반드시 함께 도입할 필요는 없지만, QMS와 SPC를 연동하면 검사 데이터의 통계 분석과 품질 관리 프로세스가 통합되어 훨씬 효과적인 품질 관리가 가능합니다. 사이버테크프랜드는 QMS·SPC 통합 솔루션을 제공합니다.
SPC는 불량이 발생한 후 처리하는 사후 관리에서 벗어나, 공정 데이터를 통계적으로 분석하여 불량을 사전에 예방하는 선제적 품질관리의 핵심 도구입니다. 사이버테크프랜드는 30년간 축적한 제조업 현장 경험을 바탕으로 실시간 관리도 모니터링, 초·중·종품 관리, QMS 연동 등 현장에 최적화된 SPC 솔루션을 제공합니다. SPC 도입을 통해 공정 안정화와 품질 경쟁력 강화를 동시에 달성하시기 바랍니다.
